Afnio 31

ELEVATISSIMA AFFIDABILITÁ
Ottenuta grazie all’impostazione progettuale, alle batterie connesse rigidamente all’ingresso della sezione inverter, alla qualità ed al sovradimensionamento dei componenti impiegati ed alla segregazione delle varie sezioni dell’UPS

TRASFORMATORE
Separatore DC/AC in uscita inverter: costituisce una barriera naturale tra il lato corrente continua e l’uscita in corrente alternata

BACKFEED PROTECTION
Il relativo contattore è di serie ed è montato a bordo UPS

VENTILAZIONE
Raffreddamento a ventilazione moderata e regolata in base all’effettiva necessità. Grazie ai dissipatori a canalizzazione verticale che richiedono meno ventilazione, vi è scarsa aspirazione di polveri, maggiore affidabilità, basso rumore e minor consumo di energia

ALTO RENDIMENTO
Componenti con basse perdite, IGBT di ultima generazione, commutazioni ad alta frequenza, garantiscono alta efficienza di conversione. Possibilità di funzionamento in eco-mode che porta l’efficienza oltre il 98%

FLESSIBILITA’
Alta capacità di sovraccarico, può alimentare carichi lineari, distorcenti e motori che in frenatura restituiscono energia verso l’alimentazione

POTENTE CARICA BATTERIE
Fornisce alta corrente necessaria ai banchi batterie per lunghe autonomie

TEST CIRCUITO BATTERIE
E’ efficiente ed affidabile anche grazie all’utilizzo di un resistore di prova comandato da un mosfet che rende il test indipendente dal carico collegato all’UPS

DURATA
Prevista di oltre 25 anni grazie alla qualità della costruzione e dei materiali ed alla modularità dell’elettronica che rende economiche eventuali riparazioni anche nel lungo periodo

INSTALLAZIONE FACILITATA

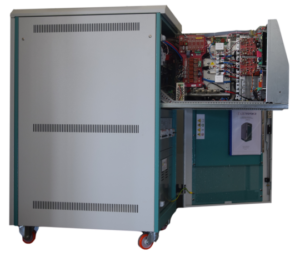

Per gli UPS senza batterie entro contenute è richiesta solo l’accessibilità frontale per la manutenzione ordinaria e straordinaria grazie all’alloggiamento dell’elettronica in cassetto estraibile su guide telescopiche. Ciò rende possibile l’installazione anche negli ambienti ristretti

SMART BATTERY MANAGEMENT

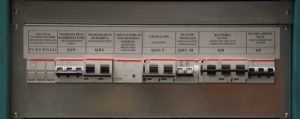

Cicli di carica controllati da microprocessore con varie soglie di correnti, tensioni e timer di sicurezza, adattabili ad ogni tipo di batteria. La tensione di ricarica è adeguata in funzione della temperatura. L’interruttore magnetotermico con bobina di sgancio automatico protegge realmente le batterie da eventuali scariche profonde e pericolosa sovratemperatura

ROBUSTEZZA
Carpenteria robusta (resistente ad energia d’urto di 20 Joule), alta qualità della verniciatura (resistente agli ambienti con atmosfera aggressiva), morsettiera sovradimensionata per ricevere cavi maggiorati come è d’uso in ambienti industriali

MODULARITÁ
Utilizzo di schede di controllo singole per ogni sezione dell’UPS. Ciò rende facile e rapida la manutenzione

COMUNICAZIONI
Sinottico chiaro, dettagliato ed intuitivo separato dal display: permette localmente di visualizzare lo stato delle diverse sezioni dell’UPS e contemporaneamente inviare comandi, leggere gli stati, la cronologia degli eventi e la misura di numerosi parametri.
Di serie è montata una scheda relè con funzioni programmabili dal cliente e con il contatto per l’eventuale comando R.E.P.O. (arresto d’emergenza remoto)
In opzione è possibile dotare l’UPS di:

• scheda di rete SNMP
• scheda RS485 con protocollo JBUS / MODBUS
• pannellino allarmi remoto

ESECUZIONI SPECIALI / OPZIONI
Grazie all’impostazione progettuale, alla struttura modulare e robusta, la serie di UPS AFNIO permette agevolmente numerose varianti ed opzioni.

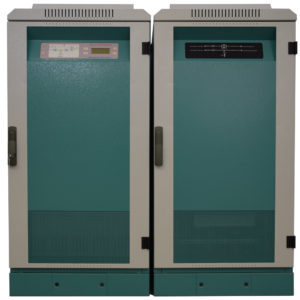

• Trasformatore d’isolamento sulla rete di riserva entro contenuto che, insieme al trasformatore in uscita inverter di serie, permette di isolarsi completamente dalla rete d’ingresso ed eventualmente collegare il neutro ad un impianto di terra dedicato
• Sincronizzazione inverter da un segnale esterno
• Comando inibizione ricarica batteria per funzionamento con gruppo elettrogeno
• Esecuzione per funzionamento oltre il range di temperatura di 0÷40°C
• Versioni con tensioni d’ingresso e d’uscita nel range 110÷500Vac
• Capacità di spunto fino al 400% della potenza nominale anche in funzionamento da batteria senza ricorrere a UPS di taglie maggiorate
• Esecuzione con protezione fino al grado IP42 (norma EN 60529) e con filtri antipolvere
• Esecuzione tropicalizzata
• Esecuzione per impiego navale e offshore
• Esecuzione adatta a tensioni di banchi batterie esistenti
• Esecuzione come convertitore di frequenza (50 → 60Hz oppure 60 → 50Hz)
• Esecuzione adatta per utilizzo come CPS (Central Power Supply per luci d’emergenza ed altri apparecchiature di sicurezza)
• Esecuzione per utilizzo in cabine elettriche di bassa e media tensione secondo la CEI 016
